Así domotizo una lámpara con interruptores conmutados
Javierinsitu incluido en Tecnología
Introducción
- Mi casa domotizada: Índice e introducción
- Planificación y primero pasos domotizando mi casa
- Domótica y Home Assistant: 12 meses después
- Así domoticé la piscina
- Así domoticé el cerco eléctrico
- Así domoticé mis ventiladores en las habitaciones
- Así domoticé la apertura remota del pestillo de la entrada exterior
- Así domoticé el riego a goteo del jardín del frente
- Así domoticé la puerta del Garage
- Así domoticé las luces exteriores automáticas durante la noche
- Así domoticé interruptores de escaleras (conmutados)
Intentaré explicar cómo automatizar una conmutada (una luz que se enciende y apaga desde dos puntos distintos) utilizando el relé Sonoff ZBMINI-R2.
Antes de empezar, es vital bajar la llave termomagnética o cortar la energía del lugar para evitar accidentes.
Nota 1: Lámpara = bombilla = foco

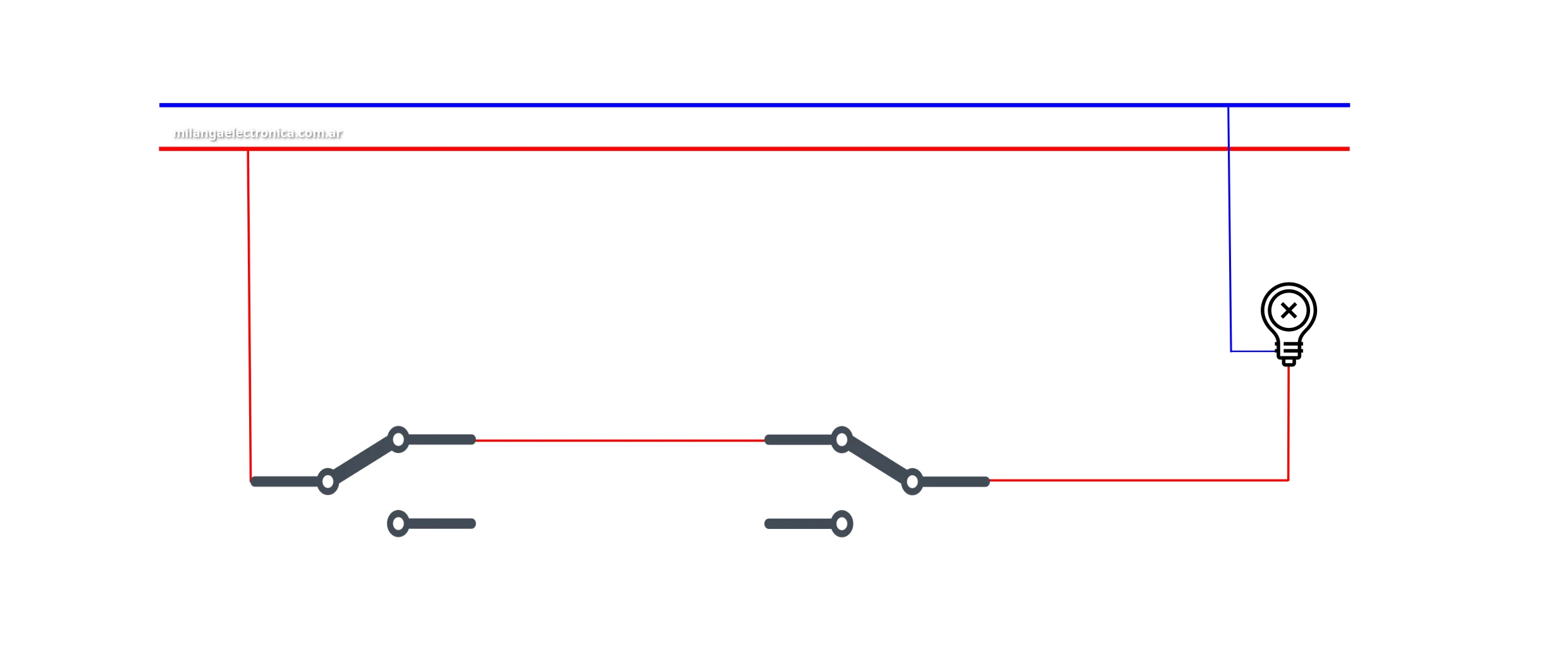

Como tendremos dos interruptores conmutadores, llamaremos:
- Conmutador 1 al cual le llega la fase directamente de la red.
- Conmutador 2 del cual sale el cable hacia la lámpara. Aquí es donde se instalará el relé Sonoff.

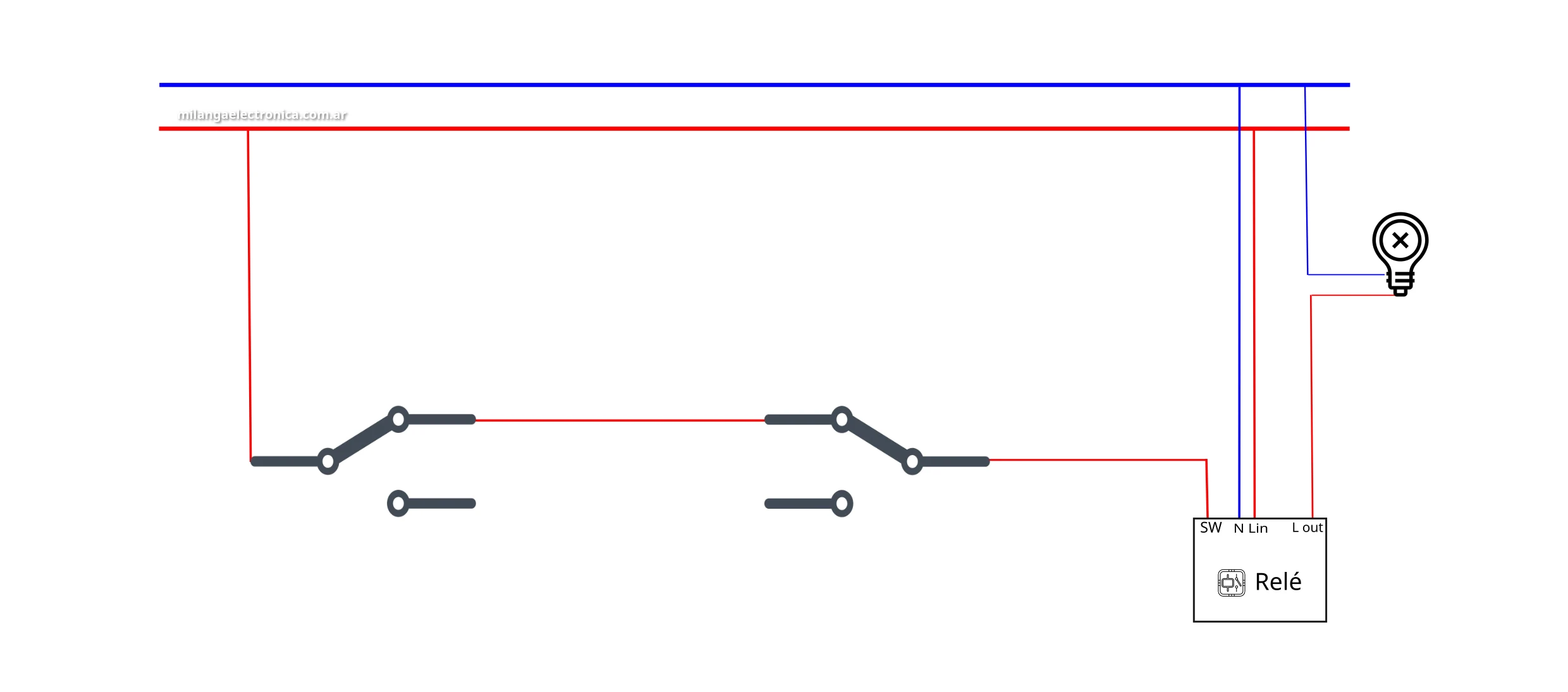

Esquema de Conexión
La clave es que el relé se coloca entre el último interruptor y la lámpara. Las conexiones se realizan de la siguiente manera:
- L in (Entrada de Fase): Se conecta a un cable de fase para alimentar al relé.
- L out (Salida a la lámpara): Aquí se conecta el cable que originalmente iba del interruptor conmutador 2 a la lámpara.
- SW 1 o 2 (Entrada de conmutación): Se conecta a la salida del mecanismo del interruptor Conmutador 2 (donde antes estaba conectado el cable de la lámpara)
Posibles problemas
No siempre disponemos de un cable neutro o de fase para conectar el relé en la caja del segundo conmutador. En este caso deberemos llevar hacia allí el cable respectivo para poder alimentarlo.
En caso de que solo falte el neutro, muchas veces podemos utilizar un relé “sin neutro”, pero esto lo dejaría como último recurso y siempre intentaría hacer llegar dicho cable.

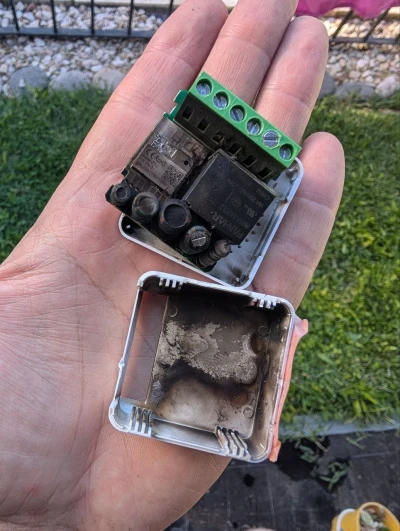

Cuidado: con los relés genéricos chinos, que algunos no toleran entrada de fase en el borne SW y terminan como el de la foto:
Resultado
Al finalizar la instalación se puede encender la luz desde cualquiera de los dos interruptores físicos de la pared o desde la aplicación que controla el relé Sonoff.
