Así Domoticé La Piscina
Automatización y protección de una bomba de agua

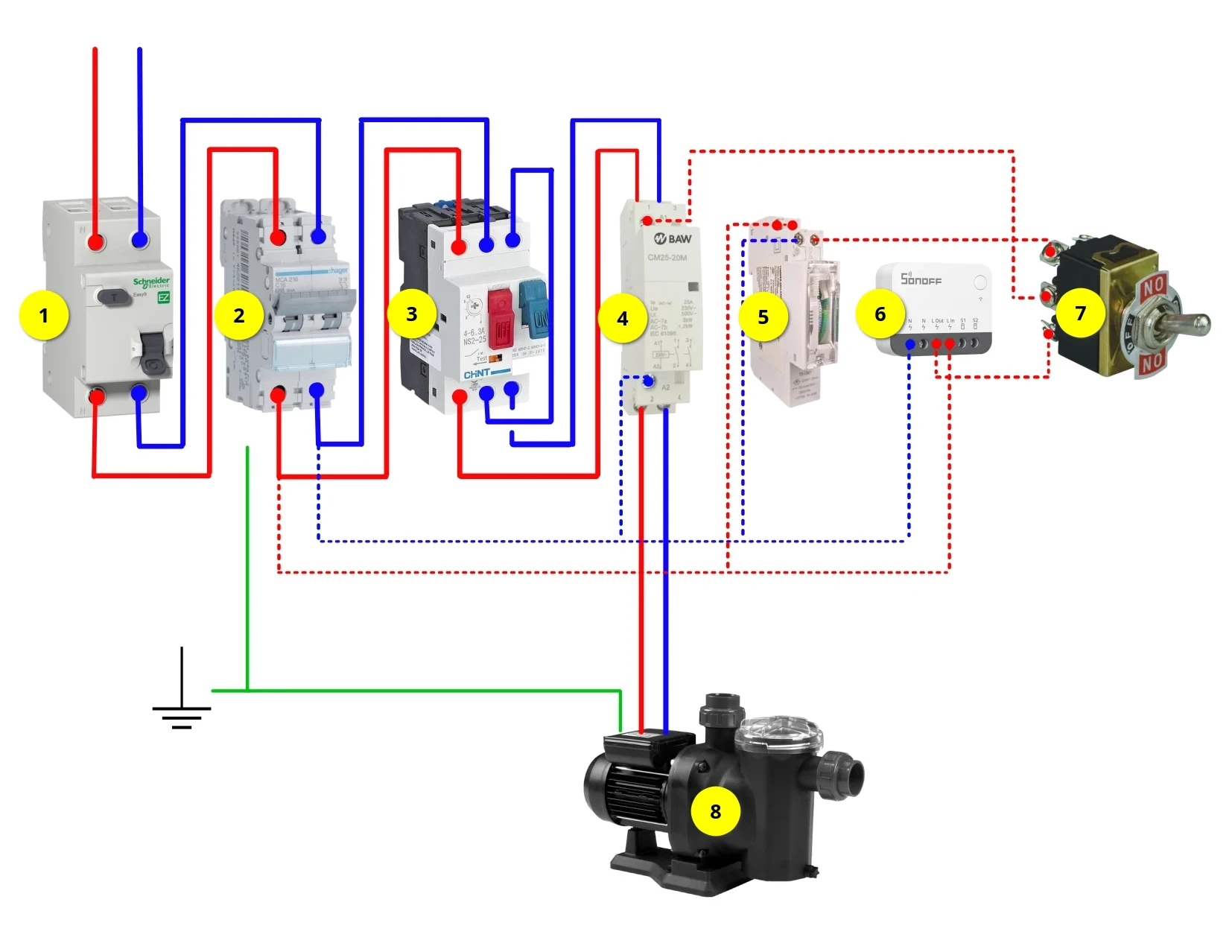

Este artículo será bastante técnico ya que se basa en las notas que fui tomando al actualizar el equipo de control de filtrado y luces de la piscina (aunque por el momento solo presento los controles del filtrado). No son más que notas personales un poco mas estilizadas y ajustadas al formato de blog pero que describen en detalle el funcionamiento de un esquema eléctrico para el control de una bomba de agua monofásica, con sus protecciones eléctricas, un control automático mediante domótica y control automático mediante timer analógico.
- 🔴 Rojo: Fase
- 🔵 Azul: Neutro
- 🟢 Verde / verde-amarillo: Tierra
- 🔴🔵 Líneas punteadas: Circuito de control (baja corriente)
Intentaré ir describiendo qué función tiene cada componente, cómo interactúan entre sí y qué ajustes son necesarios para que la instalación sea segura, confiable y acorde a la normativa vigente.
🧭 Visión general del sistema
En el esquema se puede apreciar un sistema clásico de maniobra y protección de motores, adaptado al ámbito domiciliario pero con un agregado más “tech”: un relé inteligente de marca Sonoff para control domótico remoto.
Concepto general: la domótica no maneja potencia, solo gobierna un circuito de control que acciona un contactor.
De esta forma se logra:
- Seguridad eléctrica
- Mayor vida útil del equipo
- Posibilidad de operación manual ante fallas
- Automatizaciones (Home Assistant, temporizaciones, etc.)

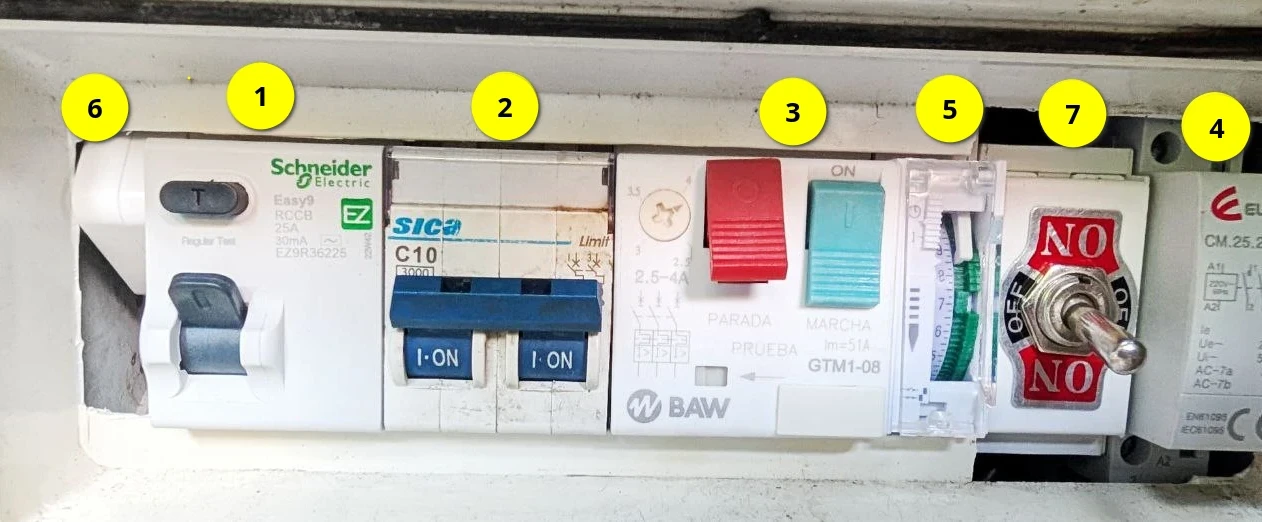

🧩 Componentes del esquema y su función
1. Interruptor diferencial
El interruptor diferencial es el primer gran elemento de seguridad del sistema.
Su función es desconectar la alimentación ante fugas de corriente a tierra, protegiendo a las personas frente a contactos indirectos.
Trabaja comparando la corriente que entra por la fase y la que regresa por el neutro. Si existe una diferencia (fuga), dispara el circuito.
El diferencia es importantisimo para protejer personas de descargas eléctricas y debería estar siempre presente.
2. Interruptor termomagnético bipolar
Este dispositivo protege la instalación frente a:
- Cortocircuitos
- Sobrecargas
Al ser bipolar, interrumpe fase y neutro simultáneamente, algo recomendado para motores monofásicos. Además, suele cumplir el rol de interruptor general del circuito de la bomba.
3. Guardamotor / protector térmico
El guardamotor es una protección específica para motores eléctricos.
Está diseñado para detectar sobrecorrientes prolongadas, como las que se producen cuando:
- El motor se esfuerza demasiado
- El eje está trabado
- Hay problemas mecánicos o hidráulicos
Debe ajustarse exactamente a la corriente nominal del motor, según la placa del fabricante.
Es una muy buena idea tenerlo instalado sobretodo si el filtrado de funciona en automático, ya que el motor puede sobrecalentarse al tener obstruido el sistema de cañerías.

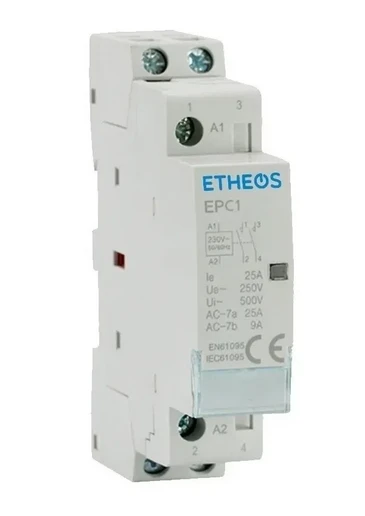

4. Contactor modular
El contactor es el elemento que realmente conecta y desconecta la bomba de la red eléctrica.
Sus contactos de potencia manejan la corriente del motor, mientras que su bobina se acciona desde el circuito de control.
Esto permite que dispositivos de baja potencia (relés, Sonoff, selectores) gobiernen cargas grandes sin riesgo.
No puede conectarse un relé que no sea de contacto seco directamente al motor. De hecho, aunque el relé sea de contacto seco, igualmente se recomienda un contactor para motores de este tipo que manejan grandes cargas.
De hecho tenía un relé Aqara T2 que quería utilizar para controlar este motor y poder así monitorizar el consumo del mismo, pero la carga inicial de arranque del motor es bastante importante y preferí que un contactor se encargue. Para eso se inventaron.

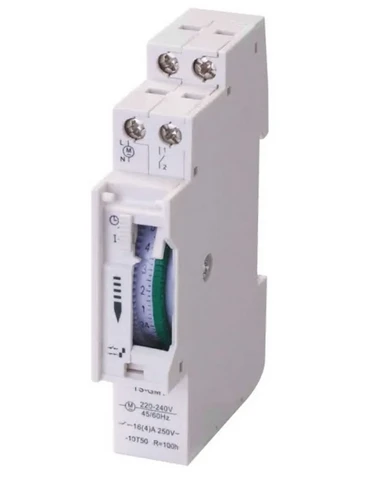

5. Temporizador analógico
El timer analógico permite cerrar el circuito y activar el contactor en franjas horarias configurables. Cumple la misma función que el relé domótico. Hasta lo tengo configurado para que encienda el motor a la misma hora que Home Assistant, pero solo funciona cuando la llave selectora energiza su circuito. Este temporizador es muy importante para que el filtro funcione normalmente cuando no haya conexión con Home assistant o simplemente se opte por volver a un control más tradicional.

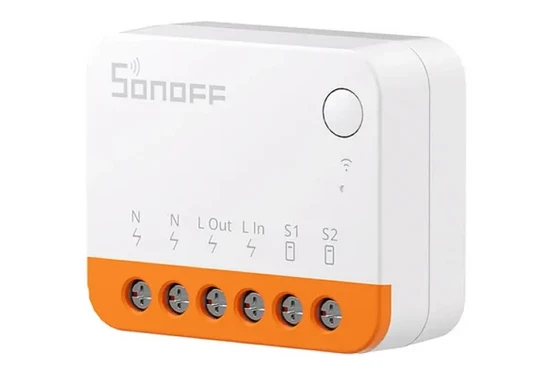

6. Módulo Sonoff
El Sonoff actúa como control automático o remoto del sistema automatizado mediante Home Assistant.
Desde el punto de vista eléctrico:
- No alimenta la bomba
- No maneja potencia
- Solo cierra o abre un contacto de control
Desde el punto de vista funcional:
- Permite automatización
- Control remoto
- Integración con sistemas domóticos
7. Selector manual
El selector manual tiene 3 posiciones y permite que el motor funcione automatizado mediante Home Assistant, **automatizado mediante el temporizador analógico, o en posición “OFF”, donde la bomba no funciona de ninguna matenera. En mi caso para activar la bomba en modo manual, debo posicionar el selector en “Timer analógico” y activar este manualmente (tiene un interruptor ON-AUTO).
Es una capa de seguridad y redundancia:
- Si falla la red Zigbee/Wi-Fi
- Si el Sonoff deja de responder
- Si se necesita control local inmediato
Según el diseño, puede habilitar:
- Modo manual
- Modo automático (domótico/analógico)
- Apagado
8. Bomba de agua monofásica
La bomba es la carga final del sistema.
Se alimenta con:
- Fase
- Neutro
- Conductor de protección (tierra)
La puesta a tierra es obligatoria y debe ser continua desde la barra de tierra del tablero hasta la carcasa del motor.
🧠 Funcionamiento general del sistema
En modo Domótico, el Sonoff energiza la bobina del contactor. El contactor cierra sus contactos de potencia y la bomba arranca.
En modo Analógico, el selector cierra el circuito del temporizador analógico, energizando la bobina del contactor sin intervención del Sonoff.
En **modo Analógico el temporizador permite activar manualmente el contactor/bomba mediante un interruptor que trae a tal fin.
En ambos casos, si ocurre una falla:
- El diferencial protege a las personas
- El termomagnético protege la instalación
- El guardamotor protege al motor
El selector también tiene una posición OFF para apagar todo tipo de activación sobre el contactor.
🔁 Automatizaciones en Home Assistant
Filtrado de pileta
alias: Filtrado de pileta
description: Enciende el motor a las 07:00, 12:00 y 19:00 durante 15 minutos
triggers:
- at: "07:00:00"
trigger: time
- at: "12:00:00"
trigger: time
- at: "19:00:00"
trigger: time
conditions:
- condition: state
entity_id: input_boolean.filtrado_de_pileta
state: "on"
actions:
- target:
entity_id: ff545b70154e0edfa526ddbc2693f430
action: switch.turn_on
- delay: "00:15:00"
- target:
entity_id: ff545b70154e0edfa526ddbc2693f430
action: switch.turn_off
mode: singleBotón inalámbrico
alias: Botón motor pileta
description: ""
triggers:
- domain: mqtt
device_id: d6fc1ad0835277079b234d7aa0b25310
type: action
subtype: single
trigger: device
conditions: []
actions:
- type: toggle
device_id: bb007f391fd2efd9ed99646bb4e8e444
entity_id: ff545b70154e0edfa526ddbc2693f430
domain: switch
mode: single📜 Sugerencias para cumplir normativa IRAM / AEA
Para que este esquema sea conforme a normativa argentina, se recomiendan los siguientes puntos:
- Orden correcto de protecciones:
interruptor general → termomagnético → diferencial → guardamotor → contactor - Diferencial tipo A, preferentemente de 30 mA en instalaciones domiciliarias
- Protección específica del circuito de control (termomagnético 2 A o fusible)
- Conductores con colores normalizados:
- Fase: marrón, negro o rojo
- Neutro: azul claro
- Tierra: verde-amarillo
- Sección mínima adecuada:
- Potencia: 2,5 mm² (según potencia del motor)
- Control: 1 a 1,5 mm²
- Guardamotor ajustado a la corriente nominal del motor
- Tablero con grado de protección adecuado (IP54 / IP65)
- Rotulado claro de circuitos y funciones
✅ Conclusión
Este esquema intenta combinar buenas prácticas eléctricas y automatización moderna sin comprometer la seguridad. Para lograr esto:
- Separar potencia de control
- Usar protecciones correctas
- Mantener siempre una alternativa manual
Pero no hay que olvidarse de lo más importante: ¡¡Disfrutar de la pileta!!
📝 Referencias:
Copiado Inspirado en Un loco y su tecnología.
